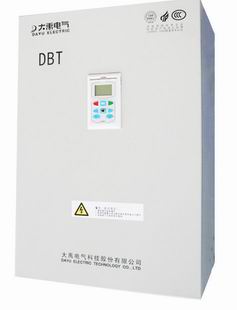

DBT15系列低壓變頻器

DBT15系列矢量控制低壓變頻器

DBT15系列矢量控制低壓變頻器

  • 詳細描述
  • 原理及特性

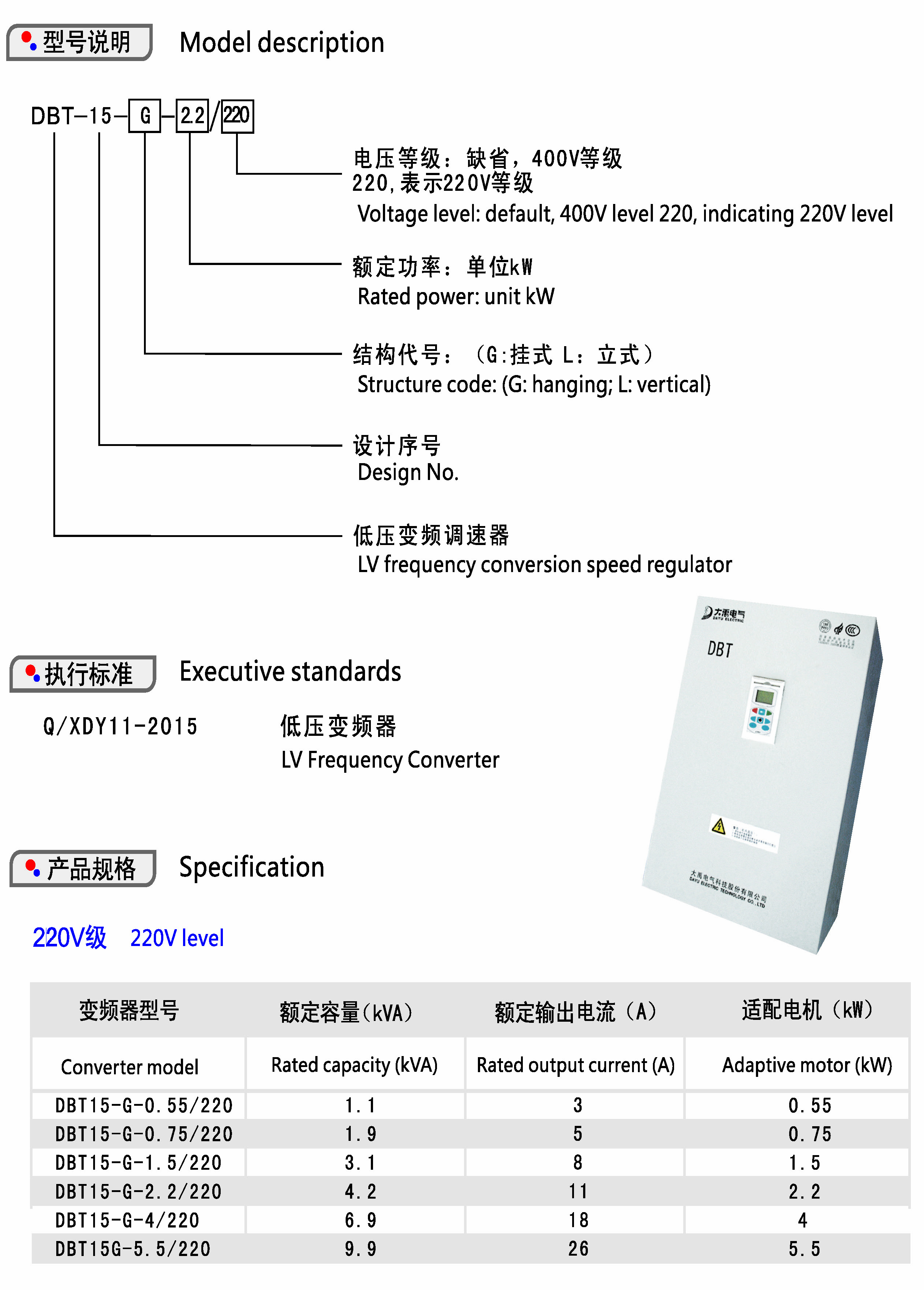

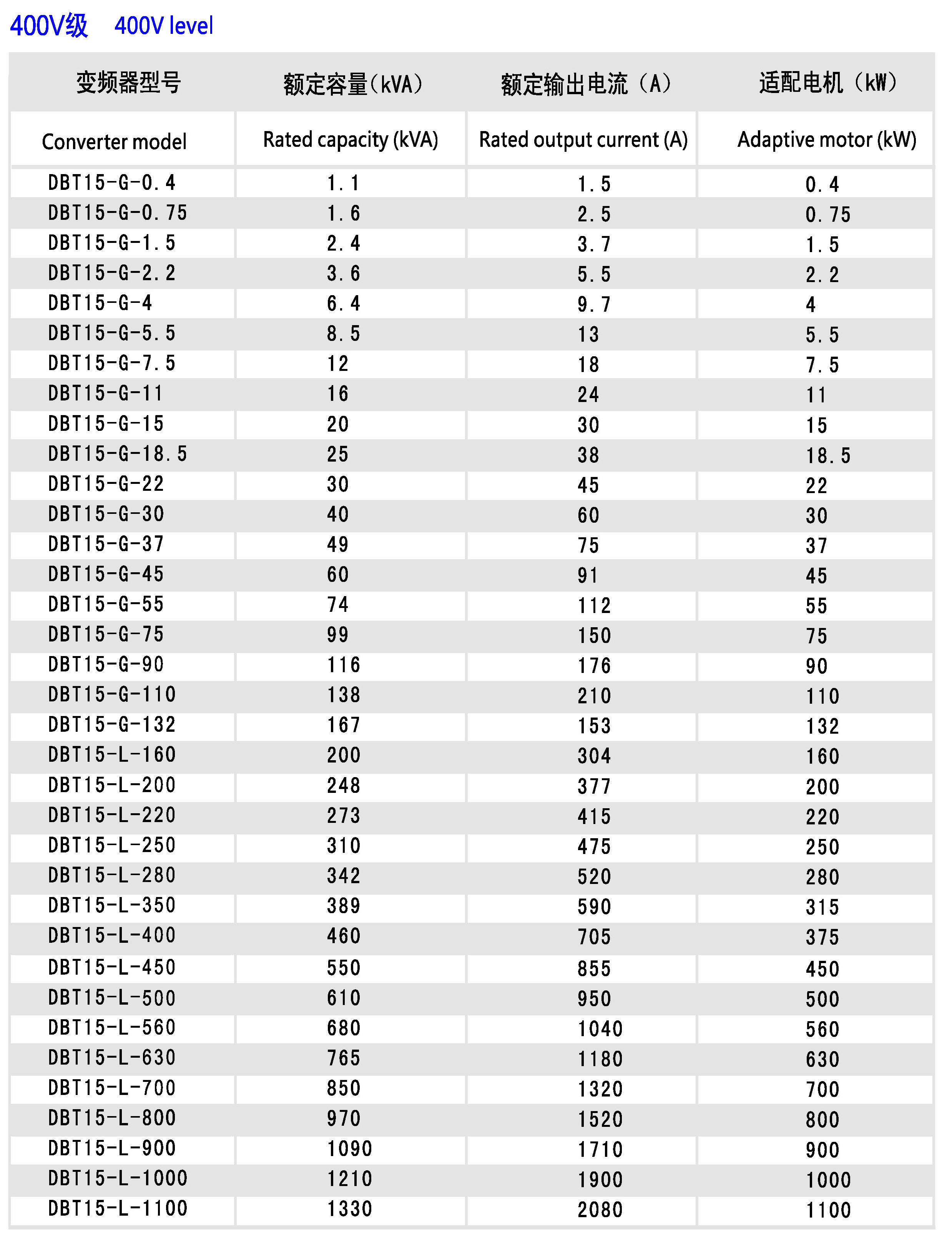

  • 型號定義及選型說明
  • 技術參數
  • 一次方案
  •   可廣泛應用于冶金、石油、化工、紡織、電力、建材、煤炭、醫藥、食品、造紙、塑料、印染、起重、線纜、洗滌、供水、暖通、污水處理等行業中的拉絲機、攪拌機、擠出機、卷繞機械、壓縮機、風機泵類、研磨機、傳送帶、提升機、離心機等設備。



    1

    •   特性:

        ■ 高性能優化空間電壓矢量V/F算法,效率高、噪音低、電磁干擾小;

        ■ 1.5~18.5KW內置制動單元,只需配置制動電阻即可;

        ■ 雙極性帶修正功能的高性能PID,方便用于閉環控制;

        ■ 轉速跟蹤起動功能,離心機、脫水機可以隨時起動;

        ■ 中文顯示操作面板,具有良好的人機對話界面;

        ■ 達到180%的低頻力矩輸出,轉矩控制精度±5%;

        ■ 豐富的擴展卡實現行業解決方案:IO擴展卡、通訊卡和PG卡;

        ■ 8段的簡易PLC、多段速及PID控制、擺頻控制;

        ■ 提供多功能的8路數字量輸入、2路模擬量輸入、 2路繼電器輸出、2路模擬量輸出、1路高速脈沖輸入、 1路高速脈沖輸出;

        ■ 獨創(chuàng )的“快速調試”功能,方便用戶在最短時間內完成變頻器的設置和實現變頻器的運行。

    • 項 目

      指 標 描 述

      輸入

      額定電壓

      AC 380V±10%、AC660V±10%

      額定頻率

      50/60HZ ± 5%

      最低輸入工作電壓

      AC 300V

      最高輸入工作電壓

      AC 500V

      輸出

      輸出電壓

      AC 0~380V ± 5%

      輸出頻率范圍

      V/F控制:0.00~650.00Hz

      矢量控制:0.00~200.00Hz

      電機控制模式

      無傳感器 V/F控制、有傳感器 V/F控制、無傳感器矢量控制、有傳感器矢量控制、V/F分離控制

      V/F曲線

      用戶自定義V/F曲線、線性V/F曲線、3種降轉矩性曲線和2種升轉矩曲線

      起動轉矩

      0.50HZ時≥150%額定轉矩

      過載能力

      150%額定電流1分鐘

      輸出頻率分辨率

      0.01Hz

      自動節能運行

      根據負載情況,自動優化V/F曲線,實現自動節能運行

      自動電壓調整(AVR)

      當電網電壓在一定范圍內變化時,能自動保持輸出電壓恒定

      自動載波調整

      可根據負載特性和環境溫度,自動調整載波頻率(2KHz~12KHz)

      隨機PWM

      調節電機運行時的音色,較小運行噪音

      多段速功能

      16段預置速功能

      多段速方式

      編碼選擇,直接選擇、疊加選擇和個數選擇方式

      運行命令通道

      操作面板給定、控制端子給定、通訊給定,可通過操作器切換

      頻率給定通道

      操作面板、通訊、UP/DOWN調節值、AI1、AI2、PFI、多段速、面板電位器、PFI

      加減速方式

      直線加減速、S曲線加減速

      加減速時間

      0.1~60.0s

      能耗制動能力

      15KW及以下功率等級內置制動單元,使用外置制動電阻

      直流制動能力

      制動時間:0.0~60.0s,制動電流:0.0~100.0%額定電流

      脈沖頻率輸入

      最高輸入頻率:50KHZ

      脈沖頻率輸出

      0~50KHZ的脈沖方波信號輸出,可編程

      模擬輸入

      2路模擬信號輸入,分別可選0/4~20mA或0~5/10V

      模擬輸出

      2路模擬信號輸出,分別可選0/4~20mA或0~5/10V

      數字輸入

      8路源漏型可選的多功能數字輸入

      數字輸出

      2路源漏型可選的多功能數字輸出;2路多功能繼電器輸出

      通訊

      內置RS485通訊接口,支持Modbus協議、USS指令

      過程PID調節器

      內置PID調節功能,適合自動調節工藝使用場合

      休眠和喚醒

      具有休眠和外部喚醒功能

      參數顯示和設置

      在待機狀態下能通過液晶人機界面修改內部參數和監視內部所有參數和狀態

      保護功能

      過流、過壓、欠壓、輸出缺相、輸出短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等



      選配件

      制動組件、遠程控制盒、數字I/O擴展板、編碼器扣板、模擬輸入擴展板、帶參數復制功能或電位器的操作面板、操作面板安裝盒、操作面板延長線、輸入輸出電抗器、電磁干擾濾波器、液晶顯示面板等



      執行標準

      GB/T 12668-2002 調速電氣傳動系統

      IEC 61800-3.5/6 電磁發射和電磁抗擾性

      IEC61000 電磁兼容性

      環

      使用場所

      海拔低于2000米,室內,不受陽關直曬,無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水、鹽霧等場合

      工作環境溫度/濕度

      -10~+40℃/20~90%RH,無水珠凝結

      存儲溫度

      -20~+60℃

      振動

      小于5.9m/s(0.6g)

      結構

      防護等級

      IP20

      冷卻方式

      強制風冷,自動風扇控制
