          產品與解決方案

          全部分類

          GDCQ電磁調壓軟起動系列

          02

          02

          • 詳細描述
          • 原理及特性
          • 型號定義及選型說明
          • 技術參數
          • 一次方案
          •   克服當前電力電子器件耐高電壓的技術瓶頸, 成功的將低壓軟起動技術拓展到高壓電動機軟起動領域, 為廣大用戶提供一種高性?xún)r(jià)比、高控制精度、高穩定性、高可靠性的高壓電動機軟起動控制設備。

              產品廣泛適用于建材、冶金、礦山、石油、化工、電力、造紙、水利、市政等行業。

            • 1

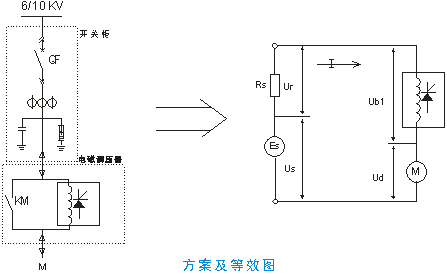

                將調壓器的高壓繞組串聯到電動機定子繞組,低壓繞組接入反并聯晶閘管,根據變壓變器原理,高壓繞組的端電壓Ub1=K×Ub2(K是變壓器的變比)。利用計算機控制技術根據起動要求連續調節低壓側晶閘管的導通角,控制Ub2的變化,就能控制高壓繞組的端電壓Ub1。

                電動機的端電壓: Ud=Us-Ur-Ub1

                Us為電源電壓,Ur為電源內阻的壓降。

                起動時,QF先合上, KM斷開,通過控制晶閘管導通角,使調壓器兩端電壓Ub1也逐步下降,從而使電動機端電壓Ud逐步上升,電機轉矩逐步加大,轉速也逐步上升,使電動機平穩起動。起動完成,將KM閉合,電動機投入全壓運行。

                通過控制電動機的端電壓實際上就控制了起動電流,當使起動電流為2~3倍的額定電流(必要時可做到1.5左右),就大大低于全壓起動電流(5~7倍的額定電流)。從而使起動時電網壓降大大減小,對電氣和機械設備的沖擊也大大降低。

            •   有特殊需要訂貨時請另聲明,將根據用戶要求調整。

                當估計電流會(huì )大于3.5倍以上額定電流時,訂貨要注明重載型。



              1



                說明:

                1、一體柜控制部分和變壓器在一個柜內,含控制器,可控硅組件,調壓變壓器和短接開關;

                2、組合柜由控制柜和變壓器柜組成,控制柜含控制器,可控硅組件和短接開關;

                3、分體式的變壓器在柜外單獨放置,控制柜含控制器,可控硅組件,短接開關需要另配開關柜;

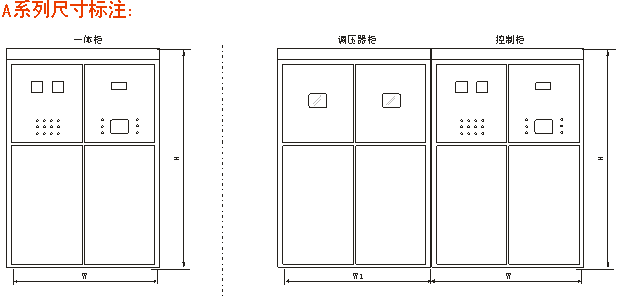

                4、產品外形總尺寸要在結構尺寸上另加前后門板厚度共約50mm,兩端加隔板厚度共約30mm;

                5、采用一拖多時需增加相應數量的隔離柜;

                6、根據用戶要求和配置不同,產品尺寸和布置方式可根據實際情況調整。

                7、當負載較重估計起動電流大于3.5倍額定電流時,選型請注明重載型。



              1



                說明:

                1、一體柜控制部分和自耦調壓器在一個柜內,含控制器,可控硅組件,自耦調壓器和旁路開關;

                2、分體柜每相自耦調壓器為一面柜,含控制器,可控硅組件,短接開關需要另配開關柜;

                3、產品外形總尺寸要在結構尺寸上另加前后門板厚度共約50mm,兩端加隔板厚度共約30mm;

                4、采用一拖多時需增加相應數量的隔離柜;

                5、根據用戶要求和配置不同,產品尺寸和布置方式可根據實際情況調整。

            •   起停方式:軟起、直起、軟停、自由停止;

                ◎控制模式:智能、電壓斜坡、恒時、突跳;

                ◎操作方式:本柜、外控、通訊遙控;

                ◎設置方式:1--液晶屏, 2--后臺通訊;

                ◎通訊方式:RS485接口: Modbus通訊協議(默認);

                ◎起動突跳:50%~90%Ue,時間0.5~2秒(可調);

                ◎初始電壓:10%~80%Ue(可調);

                ◎起動電流倍數:1Ie~4Ie(可調);

                ◎起動、軟停時間:1~120S;

                ◎連續起動間隔:5~15分鐘(必要時可以小于2分鐘);

                ◎冷卻方式:自然冷卻; ◎液晶屏顯示:起動電流、起動時間及故障信息等參數;

                ◎中文界面(默認可選擇其它語種);

                ◎主回路工作壓:6kV~15kV;

                ◎操作電源:AC220V/50Hz 300VA;

                ◎防護等級:IP32。

                使用環境條件

                1、環境溫度:-20℃ 45℃;

                2、空氣相對濕度不超過90%;

                3、海拔高度不大于2000m;(超過時可特殊設計)

                4、地面傾斜度不大于5°;

                5、安裝地點無火災、爆炸危險、化學腐蝕及劇烈震動

                注:若有特殊使用條件,請在訂貨時注明。
